Une machine-outil qui refuse de démarrer ou qui tourne à l’envers après un branchement en triphasé, c’est un classique d’atelier. Le problème vient rarement du moteur lui-même. Il se cache dans le raccordement de la prise triphasé 4 fils, dans un câble sous-dimensionné ou dans une protection mal choisie. Cet article détaille les points critiques pour réussir ce branchement et sécuriser chaque démarrage de vos machines.
Disjoncteur courbe D et protection différentielle : le vrai point de départ
Avant de toucher à la prise, regardez votre tableau électrique. Le circuit qui alimente une machine-outil triphasée a besoin d’un disjoncteur adapté aux appels de courant des moteurs. Un disjoncteur courbe C, courant dans les logements, déclenche trop vite au démarrage d’un moteur.
A lire également : Comment couper du verre sans outil, une compétence essentielle pour les bricoleurs
Un disjoncteur courbe D supporte les appels de courant des moteurs sans déclencher intempestivement. Sa tolérance aux surintensités brèves est plus large, ce qui correspond au pic de courant que génère un moteur triphasé à chaque mise en marche.
L’autre point concerne la protection différentielle. Pour un moteur alimenté directement en triphasé (sans variateur), un DDR de type A suffit en général. Si votre machine intègre un variateur de vitesse, un soft starter ou un convertisseur de fréquence, un différentiel de type B est requis pour les circuits avec variateur triphasé.
A lire aussi : Branchement luminaire avec 2 fils sans terre : conseils d'experts pour un éclairage optimal
Les courants de fuite continus produits par ces équipements ne sont pas détectés par un DDR de type A ou AC, ce qui rend la protection inefficace.

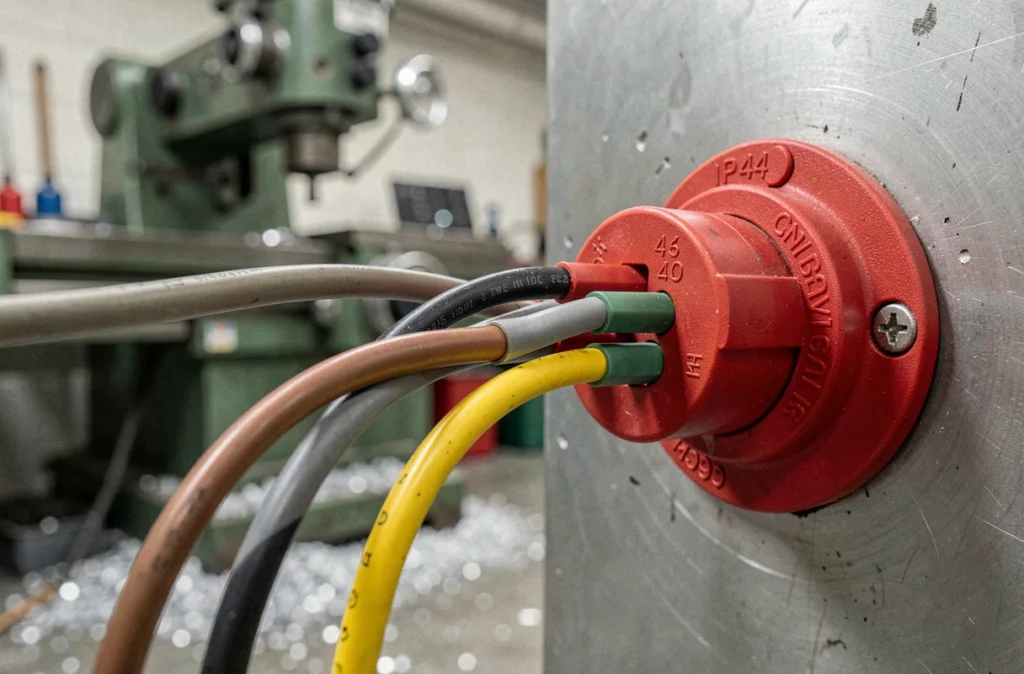

Prise triphasé 4 fils : identifier chaque conducteur sans erreur
Une prise triphasée 4 fils transporte trois phases et un conducteur de terre. Il n’y a pas de neutre. Les machines-outils fonctionnent entre phases, sous une tension de l’ordre de 400 V (anciennement appelée 380 V). Le neutre n’est pas nécessaire puisque le moteur triphasé n’utilise que la tension entre phases.
Code couleurs selon la norme actuelle
Les installations conformes aux normes en vigueur utilisent un code couleurs précis. Les trois phases sont repérées par des couleurs distinctes, et le conducteur de terre est toujours vert-jaune. Sur les installations récentes, les phases sont généralement en marron, noir et gris.
- Phase L1 : marron (parfois rouge sur les installations anciennes)
- Phase L2 : noir
- Phase L3 : gris (parfois violet ou orange sur les anciens câblages)
- Terre (PE) : vert-jaune, toujours identifiable et raccordé en priorité
Sur un câblage ancien (avant les années 1970), les couleurs peuvent être totalement différentes. Vérifiez chaque fil à l’aide d’un multimètre avant tout raccordement. Se fier uniquement aux couleurs dans une installation ancienne revient à jouer au hasard avec un circuit sous 400 V.
Section de câble et chute de tension sur un circuit moteur triphasé
Vous avez déjà remarqué qu’une machine peine à démarrer alors que le disjoncteur ne déclenche pas ? La section de câble est souvent en cause. Un câble trop fin provoque une chute de tension qui réduit le couple au démarrage du moteur.
Pour un circuit triphasé alimentant une machine-outil, la section minimale courante est de 2,5 mm² en cuivre. Cette valeur convient pour des longueurs de câble modérées et des puissances moyennes. Mais dès que la distance entre le tableau et la machine augmente, la chute de tension grimpe.
La chute de tension admissible ne doit pas dépasser quelques pourcents de la tension nominale. Au-delà, le moteur démarre mal, chauffe davantage et sa durée de vie diminue. Pour un atelier où la machine se trouve à plusieurs dizaines de mètres du tableau, passer à une section de 4 mm² ou 6 mm² est souvent la bonne décision.
Câble 5G ou 4G pour du 4 fils ?
Un câble 4G (4 conducteurs) contient trois phases et un conducteur de terre. C’est exactement ce qu’il faut pour un branchement triphasé 4 fils sans neutre. Un câble 5G (5 conducteurs) ajoute un neutre, utile seulement si un équipement de la machine nécessite du 230 V (éclairage intégré, circuit de commande monophasé). Dans ce cas, le neutre est raccordé à la borne correspondante de la prise.
Sens de rotation du moteur triphasé : corriger une inversion de phase
Votre machine est branchée, le disjoncteur tient, le moteur tourne, mais la lame ou la broche tourne à l’envers. Ce n’est pas une panne. Inverser deux phases sur trois corrige le sens de rotation du moteur.
Coupez l’alimentation au tableau. Ouvrez la prise ou le bornier de raccordement. Permutez deux des trois fils de phase (par exemple L1 et L2). Remettez sous tension et vérifiez. Le moteur tourne désormais dans le bon sens.
Cette manipulation est sans risque sur le plan électrique, mais elle doit toujours se faire hors tension. Et si votre machine dispose d’un interrupteur-sectionneur intégré, vérifiez que cet inter coupe bien les trois phases avant d’intervenir sur le câblage.
NF C 15-100 série 2024 : ce qui change pour un atelier modifié après août 2025
La NF C 15-100 a été restructurée en une série de 21 documents publiée le 23 août 2024. Ce nouveau référentiel s’applique aux installations neuves, extensions et modifications dont la date contractuelle est postérieure au 31 août 2025.
Pour un atelier qui ajoute un circuit triphasé après cette date, la conception du départ moteur doit suivre la série 2024 de la NF C 15-100. Les guides de branchement rédigés avant cette date ne tiennent pas compte de cette évolution. Concrètement, les exigences portent sur la protection différentielle des circuits moteurs (type A minimum, type B si variateur) et sur le dimensionnement des protections amont.
Si votre installation existante n’est pas modifiée, l’ancien texte reste applicable. Mais dès qu’un circuit est ajouté ou modifié dans l’atelier, c’est la série 2024 qui s’impose.
- Vérifiez la date de votre commande ou devis pour savoir quel référentiel s’applique
- Un circuit avec variateur de vitesse impose un DDR de type B
- Le dimensionnement du câble et du disjoncteur doit être documenté, pas simplement copié d’une installation voisine
Un branchement triphasé 4 fils bien exécuté repose sur trois piliers : une protection adaptée au tableau (disjoncteur courbe D, différentiel correctement choisi), un câble dimensionné pour la distance et la puissance, et un raccordement vérifié au multimètre avant la première mise sous tension. Chaque raccourci sur l’un de ces points se paie en déclenchements intempestifs, en moteurs qui chauffent ou en machines qui tournent à l’envers.
