Un interrupteur Legrand double va-et-vient regroupe deux mécanismes va-et-vient dans un même boîtier, chacun commandant un circuit d’éclairage distinct. Le branchement implique de gérer simultanément deux jeux de fils navettes et une phase commune, ce qui multiplie les risques de confusion au moment du raccordement. Comprendre la logique de câblage derrière ces fils, plutôt que de suivre un schéma à l’aveugle, évite les erreurs qui laissent un circuit inopérant ou, plus grave, un conducteur sous tension mal raccordé.
Pont de phase sur un double va-et-vient Legrand : pourquoi les bornes L sont reliées

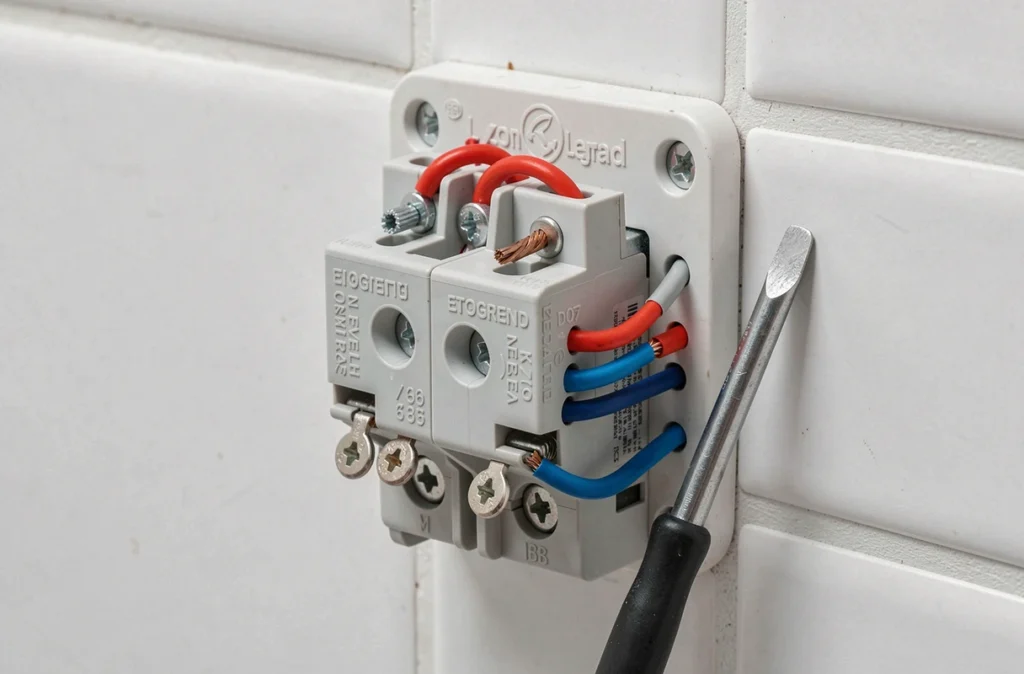

Sur un interrupteur double va-et-vient Legrand, les deux mécanismes partagent le même fil de phase. En pratique, les deux bornes L (ou P) sont shuntées par un pont de fil, parfois posé en usine, parfois à réaliser soi-même avec un court morceau de conducteur rigide.
A lire aussi : Comprendre les avis sur le Terrazzo pour des rénovations réussies
Ce pont distribue la phase aux deux va-et-vient intégrés sans tirer deux fils distincts depuis le tableau. Un seul conducteur de phase arrive dans la boîte d’encastrement, se connecte sur une borne L, et le pont transfère le courant à la seconde borne L.
Si ce pont est absent ou mal serré, un des deux circuits ne reçoit pas la phase. Le symptôme est caractéristique : un éclairage fonctionne, l’autre reste éteint quelles que soient les positions des interrupteurs. Avant de soupçonner un problème de navettes, vérifier l’état du pont de phase est le premier réflexe utile.
Lire également : Branchement Wago 2 fils pour va-et-vient : méthode détaillée pour un câblage propre
Fils navettes sur un interrupteur double : quatre conducteurs à ne pas croiser
Un va-et-vient simple utilise deux fils navettes reliant ses bornes 1 et 2 à celles de l’interrupteur distant. Un double va-et-vient en mobilise quatre : deux navettes par circuit d’éclairage, soit quatre fils au total.
La difficulté réelle tient au passage de ces conducteurs dans les gaines. Dans une installation existante, les quatre navettes transitent souvent par la même gaine ICTA, avec des couleurs qui ne correspondent pas toujours au schéma théorique. La norme NF C 15-100 impose le vert-jaune pour la terre et recommande le bleu pour le neutre, mais la couleur des navettes n’est pas normalisée en dehors de ces deux conducteurs réservés.
Repérer les navettes sans schéma constructeur
Quand les couleurs ne parlent pas, un multimètre en mode continuité permet d’identifier les paires. La méthode consiste à débrancher tous les fils côté distant, puis à tester la continuité entre chaque conducteur de la boîte d’encastrement du premier interrupteur et ceux de la boîte du second.
- Couper l’alimentation au disjoncteur et vérifier l’absence de tension avec un VAT avant toute manipulation
- Repérer les deux paires de navettes en testant la continuité fil par fil entre les deux boîtiers
- Marquer chaque paire avec du ruban adhésif de couleur différente pour éviter tout croisement au remontage
- Raccorder chaque paire sur les bornes 1 et 2 du mécanisme correspondant, sans mélanger les circuits
Croiser les navettes entre les deux circuits produit un dysfonctionnement trompeur : les éclairages s’allument, mais de façon incohérente, un interrupteur commandant tantôt une lampe, tantôt l’autre, selon la combinaison de positions.
Borne phase, borne retour lampe : ce que le marquage Legrand indique
Sur les mécanismes Legrand récents (gammes Dooxie, Céliane, Mosaic), chaque va-et-vient présente trois bornes par circuit. La borne marquée L ou P reçoit la phase (côté départ) ou le retour lampe (côté arrivée). Les bornes marquées 1 et 2 accueillent les navettes.
L’ordre de raccordement des navettes sur les bornes 1 et 2 n’a aucune incidence sur le fonctionnement. Inverser les deux navettes d’un même circuit ne change rien : le va-et-vient commute simplement entre les deux fils. Ce qui compte, c’est de ne pas envoyer la phase sur une borne navette, ni une navette sur la borne L.
Distinguer le côté phase du côté retour lampe
Dans un montage à deux points de commande, un seul des deux interrupteurs reçoit la phase du disjoncteur. L’autre reçoit le retour qui part vers le luminaire. Le fil de retour lampe se branche sur la borne L du second interrupteur.
Sur un double va-et-vient, cette logique se duplique : le premier boîtier reçoit la phase (shuntée entre les deux bornes L via le pont), et le second boîtier envoie deux retours lampe distincts vers deux luminaires séparés. Chaque retour lampe rejoint un circuit d’éclairage protégé par son propre disjoncteur si les deux circuits sont indépendants au tableau.
Norme NF C 15-100 et circuit d’éclairage : ce qui s’applique au double va-et-vient
La révision de la NF C 15-100 publiée fin août 2024, obligatoire à partir de septembre 2025 pour les nouvelles installations, renforce les exigences de sectorisation des interrupteurs différentiels et la réserve minimale dans le tableau. Pour un double va-et-vient commandant deux circuits d’éclairage distincts, cela signifie une protection mieux séparée au tableau, avec chaque circuit sous un disjoncteur adapté et un différentiel 30 mA correctement réparti.
La norme impose également que les interrupteurs soient installés entre 0,90 m et 1,30 m du sol fini, avec une pratique courante autour de 1,10 m pour l’accessibilité PMR. Cette hauteur conditionne le tracé des gaines et la longueur des navettes dans les cloisons.
Section des conducteurs navettes
Les navettes d’un circuit d’éclairage utilisent du fil en 1,5 mm², comme le reste du circuit. Un disjoncteur de 10 A protège le circuit au tableau. La section reste la même que les navettes mesurent un mètre ou dix : c’est la protection amont qui dimensionne, pas la longueur du conducteur dans un usage domestique courant.
Un double va-et-vient Legrand ne déroge pas à ces règles. Le fait que deux mécanismes cohabitent dans le même boîtier ne modifie ni la section des fils, ni le calibre de protection. Chaque circuit reste électriquement indépendant, même si les deux partagent la même plaque de finition et le même emplacement mural.
La confusion la plus fréquente sur ce type d’appareillage reste le mélange entre les navettes des deux circuits. Quatre fils de couleur similaire dans une même gaine, un pont de phase oublié, une borne L confondue avec une borne navette : ces trois erreurs couvrent la quasi-totalité des pannes rencontrées après un branchement de double va-et-vient. Les identifier méthodiquement, multimètre en main et courant coupé, résout le problème sans avoir à refaire le câblage.
