Le va-et-vient reste le circuit le plus posé en résidentiel, et les bornes Wago ont largement remplacé les dominos pour réaliser les raccordements. Associer un branchement Wago 2 fils à un montage va-et-vient semble simple sur le papier. Dans la pratique, le choix de la borne, la longueur de dénudage et le respect des contraintes normatives récentes conditionnent la fiabilité du câblage sur le long terme.
Température et norme EN 60998 : ce que la borne Wago exige réellement
Les guides concurrents détaillent les étapes de raccordement, mais passent souvent sous silence les limites physiques des bornes. Wago rappelle dans ses conseils de sécurité que, pour les bornes conformes à la norme EN 60998, la température maximale de fonctionnement continu est de 85 °C en l’absence d’autre spécification du fabricant.
A découvrir également : Évitez les amendes : peut-on couler une dalle sans permis de construire ?
Dans une boîte de dérivation encastrée, la chaleur s’accumule plus vite que dans un boîtier apparent. Si vous regroupez plusieurs circuits dans un même volume, la marge thermique se réduit. Un branchement Wago 2 fils pour va-et-vient ne chauffe pas autant qu’un circuit de prises, mais la contrainte existe et mérite d’être connue avant de choisir l’emplacement de la boîte.
La série Wago 221 (à levier) et la série 2273 (à insertion directe) acceptent toutes deux des conducteurs rigides en 1,5 mm², le calibre standard d’un circuit d’éclairage. En revanche, seules les 221 acceptent aussi les fils souples, ce qui compte si vous travaillez avec du câble H07V-K.
A lire également : Méthode 3-4-5 : tracer des angles droits en toute simplicité
Accessibilité des connexions après la refonte NF C 15-100
La refonte de la NF C 15-100, publiée le 21 août 2024 avec entrée en application obligatoire au 1er septembre 2025, a réorganisé le texte en une série de normes distinctes. Parmi les points consolidés, les connexions non accessibles sont explicitement proscrites.
Concrètement, un raccord Wago noyé dans une cloison, derrière un placo sans trappe, ne respecte pas cette exigence. Chaque borne doit rester dans une boîte de dérivation ou un boîtier d’encastrement dont le couvercle reste démontable. C’est un point que la plupart des tutoriels de câblage va-et-vient ne formulent pas comme une obligation normative récente.

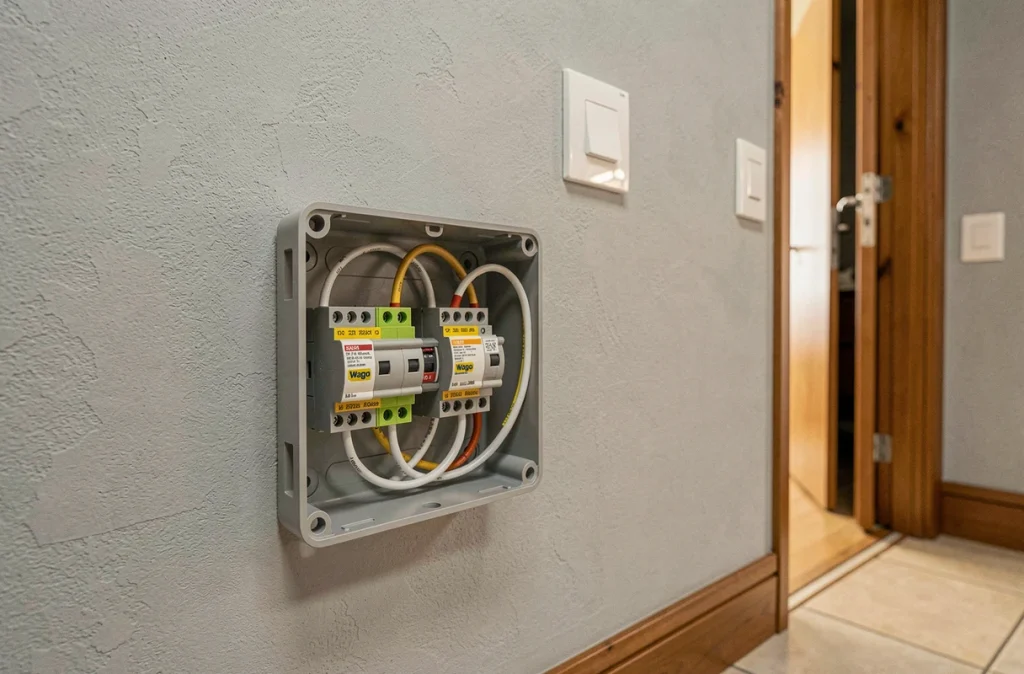

Pour un va-et-vient classique avec boîte de dérivation, la boîte centralise les navettes, la phase et le retour lampe. Le branchement Wago 2 fils intervient à chaque jonction point à point (phase vers interrupteur, retour lampe vers luminaire). Les navettes, elles, nécessitent des bornes à davantage d’entrées si vous les redistribuez dans la boîte.
Câblage va-et-vient avec Wago 2 fils : la séquence concrète
Le montage repose sur un principe simple : la phase arrive sur la borne L du premier interrupteur, deux fils navettes relient les deux interrupteurs, et le retour part de la borne L du second interrupteur vers le luminaire. Le neutre et la terre transitent directement vers le point lumineux sans passer par les interrupteurs.
Préparation des conducteurs
La longueur de dénudage conditionne la qualité du contact. Sur une borne Wago 221, le fabricant préconise environ 11 mm de cuivre nu. Trop court, le conducteur ne s’insère pas complètement et le levier ne se verrouille pas. Trop long, du cuivre dépasse de la borne, ce qui crée un risque de contact accidentel dans la boîte.
- Coupez le courant au disjoncteur général et vérifiez l’absence de tension avec un VAT (vérificateur d’absence de tension), pas un simple tournevis testeur.
- Dénudez chaque conducteur à la longueur indiquée sur la borne (repère gravé sur le boîtier de la Wago 221).
- Vérifiez que le cuivre est propre, sans entaille de la pince à dénuder, car une section affaiblie augmente la résistance du contact.

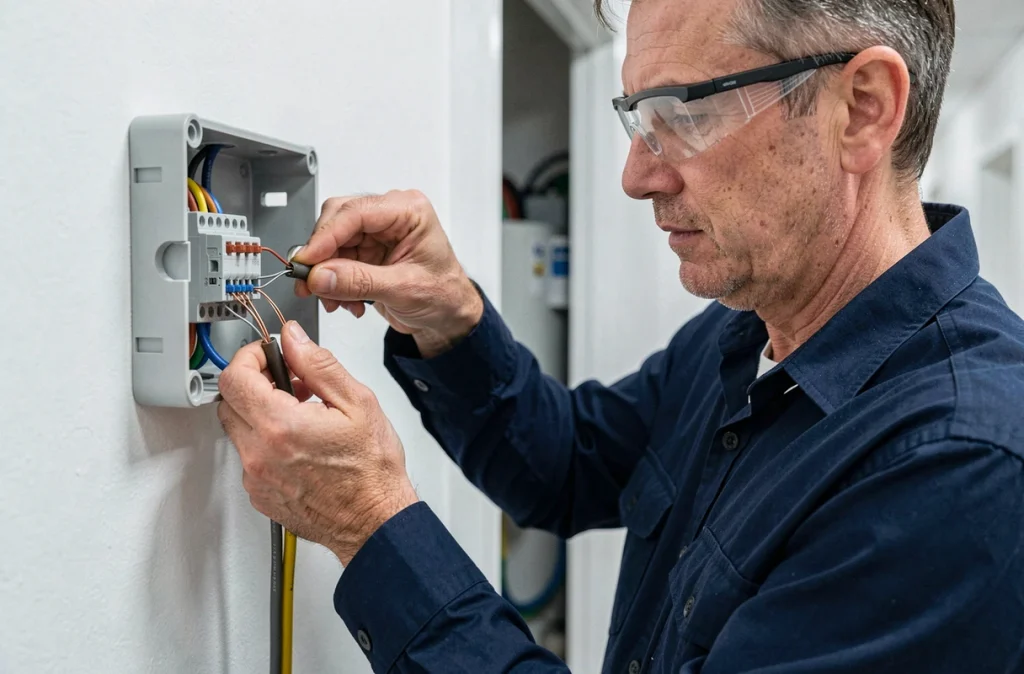

Raccordement dans la boîte de dérivation
Regroupez les conducteurs par fonction. Une borne Wago par groupe de fils de même fonction : une pour les phases, une pour les neutres, une pour les terres, et deux bornes 2 fils pour les navettes si elles arrivent en câbles séparés.
Le fil de phase (rouge ou marron selon l’époque de l’installation) entre dans une borne Wago, puis un conducteur repart vers la borne L du premier interrupteur. Les deux navettes (souvent en violet ou orange, parfois en toute autre couleur hors bleu et vert-jaune) relient les bornes 1 et 2 des deux interrupteurs.
Le retour lampe part de la borne L du second interrupteur et rejoint le luminaire via la boîte de dérivation. Neutre (bleu) et terre (vert-jaune) vont directement au luminaire, chacun raccordé par une borne dédiée.
Erreurs fréquentes sur le branchement Wago 2 fils en va-et-vient
La première erreur concerne le mélange de sections dans une même borne. Raccorder un fil de 1,5 mm² et un fil de 2,5 mm² dans une Wago 2 fils ne pose pas de problème mécanique (la borne l’accepte), mais cela signale souvent un circuit mal conçu. Un va-et-vient d’éclairage fonctionne en 1,5 mm² protégé par un disjoncteur 10 A ou 16 A maximum.
La deuxième erreur, plus courante, est d’insérer un fil dont l’isolant entre partiellement dans la borne. Le contact cuivre-lame s’en trouve réduit, la résistance augmente, et à terme le point de connexion chauffe. Le levier de la Wago 221 doit se refermer sans forcer : si vous sentez une résistance anormale, retirez le fil et vérifiez la longueur de dénudage.
Troisième point : utiliser des bornes à insertion directe (série 2273) sur des fils souples. Les bornes 2273 sont conçues uniquement pour des conducteurs rigides. Insérer un fil souple multibrin provoque un mauvais contact et un risque d’échauffement. Pour des fils souples, la série 221 à levier est la seule option dans la gamme Wago courante.
Vérification après pose : au-delà du simple test lampe
Allumer et éteindre la lampe depuis les deux interrupteurs confirme que le circuit fonctionne, mais ne dit rien sur la qualité des connexions. Une légère surchauffe sur une borne mal serrée peut mettre des mois avant de provoquer un incident.
Après la mise sous tension, vérifiez que chaque levier Wago est bien en position fermée. Tirez légèrement sur chaque conducteur pour confirmer qu’il est retenu. Si un fil sort sans effort, le dénudage était insuffisant ou le ressort de la borne est défectueux.
Le câblage va-et-vient avec des bornes Wago 2 fils n’a rien de complexe en soi. La fiabilité tient à trois détails que les schémas ne montrent pas toujours : la longueur exacte de cuivre dénudé, le choix de la bonne série de borne selon la nature du conducteur, et le maintien de chaque connexion dans un volume accessible et démontable, comme l’exige désormais la NF C 15-100 dans sa version applicable depuis septembre 2025.
